化学磁力泵无泄漏，外磁钢与内磁钢、磁力传动、电机轴之间设有全密封隔离套，直接通过磁钢之间的磁极吸力带动叶轮同步旋转。完成了化学耐腐蚀磁泵的输送，磁性泵由：壳体、叶轮、转子、隔离套、外磁、电机等部件组成，下面介绍磁力泵内部各部分的作用、作用；

化工磁力泵壳体

1.磁力泵1主要部件功能。泵体叶轮：液压形式符合API685标准，是磁力泵液压性能的主要表征元件。它的作用是迫使液体旋转，使原动机的机械能转化为液体能。

2、转子部分分为安装在泵轴上的传动部件和安装在传动轴上的旋转部件。泵轴是轴承内转子、外转子和传递扭矩的重要组成部分。由于泵轴与介质和微磁力泵的接触，对材料的要求是耐腐蚀、加工精度高、强度高或通过热处理来提高材料的强度。安装在泵轴上的旋转部件由叶轮、轴套、推力盘、内磁转子部件和与介质接触的泵轴转子部分组成。安装在传动轴上的旋转部件包括外部磁性转子部件、滚动轴承、传动轴衬套等，以及与空气接触形成转子部件的传动轴本身。

化工磁力泵转子叶轮

三。内外转子：内外转子共同构成磁力泵的磁力传动部件。

4、传动部分：泵和原动机与隔膜式加长联轴器连接。当联轴器隔膜被拆除时，可以对泵进行大修。

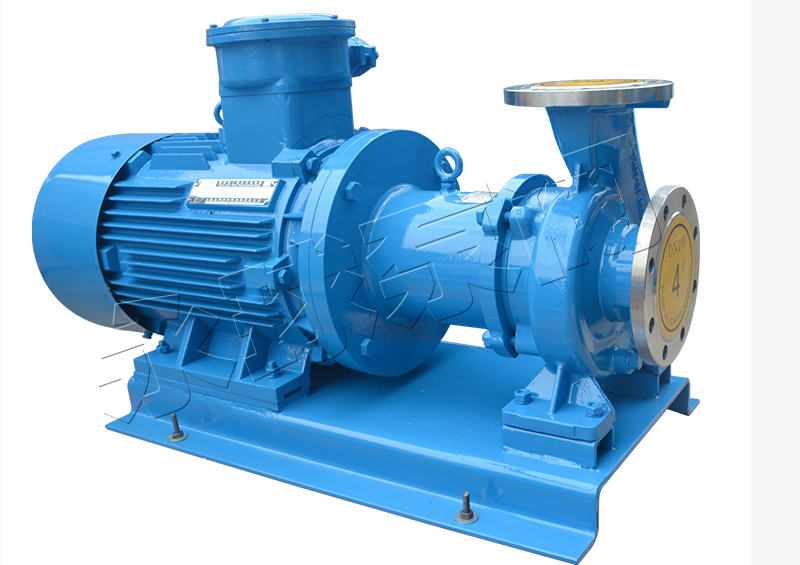

化工磁力泵

隔震套筒：隔震套是一种能完全实现磁力泵无泄漏优点的部件。

6、（3）连接部分由连接架、轴承箱等部件组成，起连接和支撑静态连接器的作用。滑动轴承、轴套和推力盘：是泵转子系统部件的支撑和定位部件。
